        力士樂直線模組之功能模塊FMS主體尺寸圖
          主體尺寸圖

          FMS-xxx-SN-1(單軌)

          X: 潤滑接口(漏斗形潤滑嘴 DIN 3405-A),兩側,用于用油脂潤滑滑塊。

          滾珠絲杠傳動機構的潤滑和關于潤滑的詳細信息見"潤滑"章節 。
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        線性模組是一種直線傳動裝置,主要有兩種方式。一種是滾珠絲杠和直線導軌組成,另一種是用同步帶及同步帶輪組成。其使用范圍廣,安裝方便,精度高,以為廣大的用戶所接受!省去了自己制作直線運動的機構的具體環節。

        主要參數

           主體chicuntu

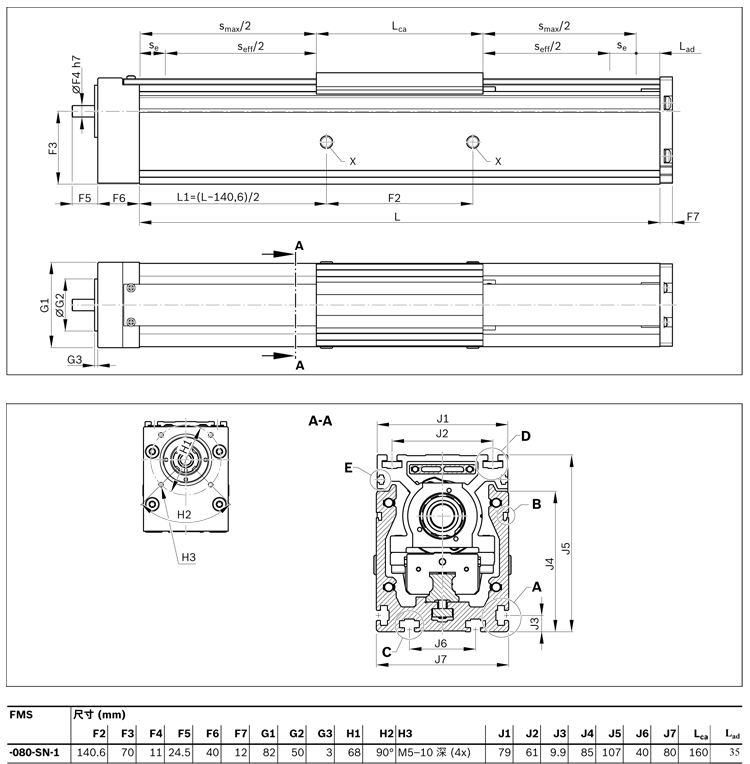

           FMS-xxx-SN-1(單軌)

        力士樂直線模組

          X: 潤滑接口(漏斗形潤滑嘴 DIN 3405-A),兩側,用于用油脂潤滑滑塊。

          滾珠絲杠傳動機構的潤滑和關于潤滑的詳細信息見"潤滑"章節 。

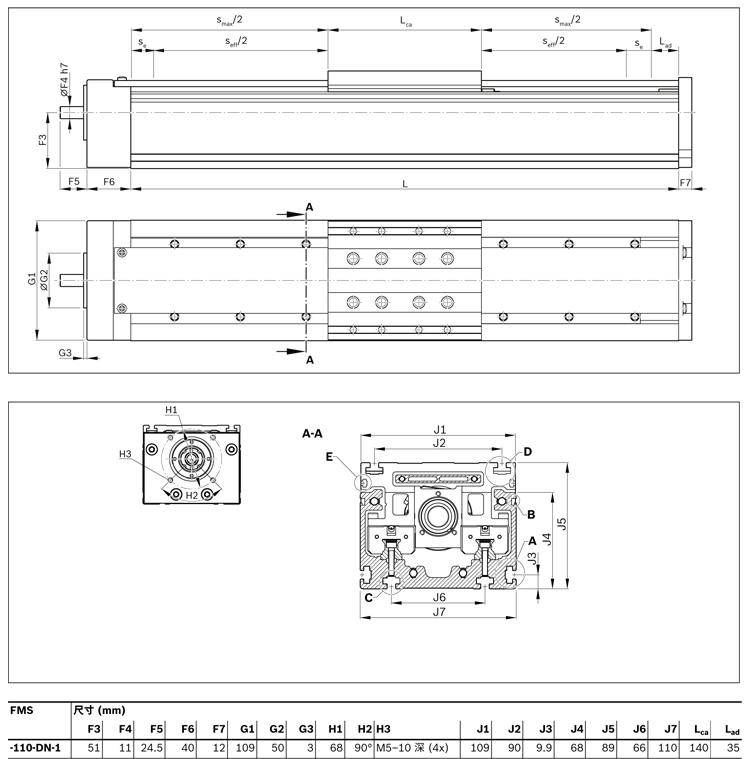

          FMS-xxx-DN-1(雙軌)

        力士樂直線模組

          提示:示意圖的比例不同。精確的輪廓和尺寸參見 CAD 模型。CAD 配置器可通過下列網站獲?。?/p>

          https://www.boschrexroth.com"產品配置器"。

          電機安裝chicuntu和各個部分見后續頁面。型號名稱見"附加信息"章節。

          潤滑見"潤滑"章節。

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
