        R165342220
        本型號為我公司的常備庫存型號,歡迎各位朋友通過添加微信或者來電詢價。
        產品型號:R165342220 產品描述:鋼制標準滾珠滑塊 FLS-法蘭型 長 標準高 滾珠滑塊的密封不帶滾珠鏈
        產品規格:45
        預緊等級:C2
        精度等級:P
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

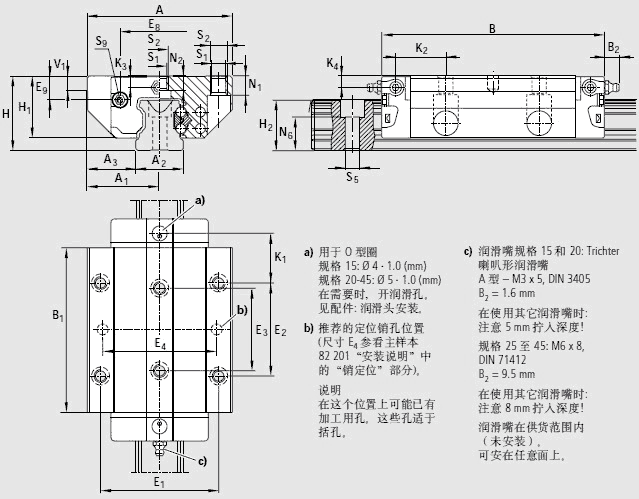

        主要參數

        A 120
        A1 60.0
        A2 45
        A3 37.5
        B 174.1
        B1 133.5
        E1 100
        E2 80
        E3 60
        E8 69.80
        E9 20.90
        H 60
        H1 50.30
        H21) 40.15
        H22) 39.85
        K1 35.50
        K2 37.50
        K3 8.20
        K4 8.20
        N1 15.0
        N2 12.40
        N6±0.5

        23.5


        S1 10.4
        S2 M12
        S5 14.0
        S9

        M4*7


        T 105
        V1 10.0
        重量 4.30
        額定載荷C3) 90 400
        額定載荷 C03) 128 500
        額定轉矩 Mt3) 2 440
        額定轉矩 Mto3) 3 470
        額定轉矩 ML3) 1 700
        額定轉矩 ML03) 2 425

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶
        3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
           額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
          在此情 況下,表格中的C、Mt、和ML的值乘以1.26。

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
