        R162222220
        產品型號:R162222220 產品描述:鋼制標準滾珠滑塊 SNS-窄型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
        產品規格:25
        預緊等級:C2
        精度等級:P
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

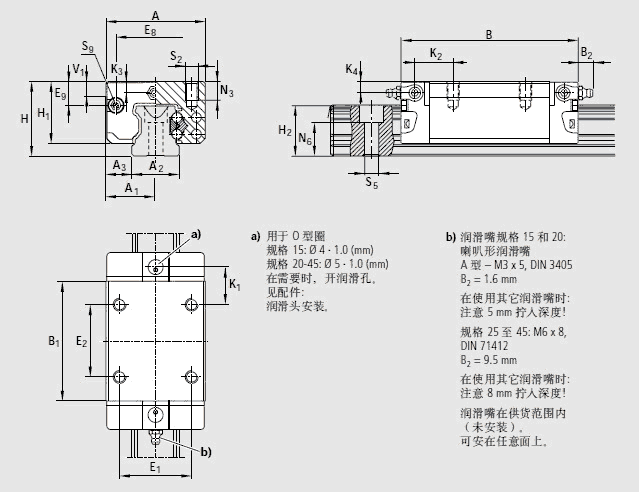

        主要參數

        A 48
        A1 24
        A2 23
        A3 12.5
        B 86.2
        B1 57.8
        E1 35
        E2 35
        E8 38.30
        E9 11.50
        H 36
        H1 29.90
        H21) 24.45
        H22) 24.25
        K1 17.45
        K2 18.60
        K3 5.50
        K4 5.50
        N3 9.0
        N6±0.5

        15.2


        S2 M6
        S5 7.0
        S9

        M3*5


        T 60
        V1 7.5
        重量 0.50
        額定載荷C3) 22 800
        額定載荷 C03) 30 400
        額定轉矩 Mt3) 320
        額定轉矩 Mto3) 430
        額定轉矩 ML3) 180
        額定轉矩 ML03) 240

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶
        3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
           額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
           在此情況下,表格中的C、Mt、和ML的值乘以1.26。

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
