        R162263210
        產品型號:R162263210 產品描述:鋼制重載滾珠滑塊 SNS-法蘭型 長 標準高 滾珠滑塊的密封不帶滾珠鏈
        產品規格:65
        預緊等級:C3
        精度等級:P
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

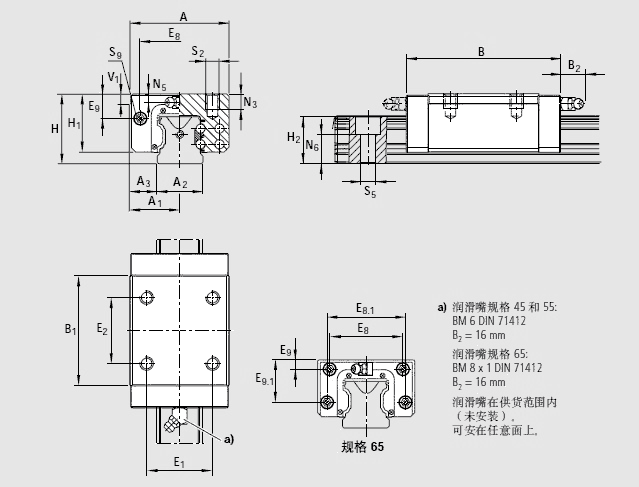

        主要參數

        A 126
        A1 63
        A2 63
        A3 31.5
        B 188
        B1 139.6
        E1 76
        E2 70
        E8 76
        E8.1 100
        E9 11.0
        E9.1 53.5
        H 90
        H1 76
        H21) 60.15
        H22) 59.85
        K3 16
        N3 21
        N6±0.5

        38.5


        S2 M16
        S5 18
        S9

        M4*7


        T 150
        V1 15
        重量 6.90
        額定載荷C3) 123 000
        額定載荷 C03) 192 700
        額定轉矩 Mt3) 4 850
        額定轉矩 Mto3) 7 610
        額定轉矩 ML3) 2 430
        額定轉矩 ML03) 3 815

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶
        3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
           額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
           在此情 況下,表格中的C、Mt、和ML的值乘以1.26。

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
