        R162372220
        本型號為我公司的常備庫存型號,歡迎各位朋友通過添加微信或者來電詢價。
        產品型號:R162372220 產品描述:鋼制標準滾珠滑塊 SLS-窄型 長 標準高 滾珠滑塊的密封不帶滾珠鏈
        產品規格:30
        預緊等級:C2
        精度等級:P
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

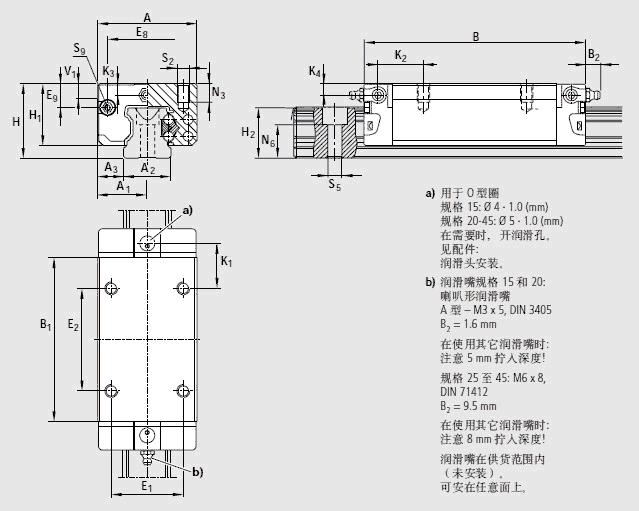

        主要參數

        A 60
        A1 30
        A2 28
        A3 16.0
        B 119.7
        B1 89.4
        E1 40
        E2 60
        E8 48.40
        E9 14.60
        H 42
        H1 35.35
        H21) 28.55
        H22) 28.35
        K1 21.00
        K2 22.70
        K3 6.05
        K4 6.05
        N3 12.0
        N6±0.5

        17.0


        S2 M8
        S5 9.0
        S9

        M3*5


        T 80
        V1 7.0
        重量 1.10
        額定載荷C3) 40 000
        額定載荷 C03) 57 800
        額定轉矩 Mt3) 690
        額定轉矩 Mto3) 1 000
        額定轉矩 ML3) 495
        額定轉矩 ML03) 715

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶
        3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
           額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
           在此情 況下,表格中的C、Mt、和ML的值乘以1.26。

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
