        R166631320





                                           	 產品型號：R166631320                      產品描述：鋼制標準滑塊 SKS-窄型  短 標準高 滾珠滑塊的密封不帶滾珠鏈

產品規(guī)格：35

預緊等級：C1

精度等級：H



                查看更多>>













            產品概述            主要參數            資料下載            授權證書            應用范圍
             返回列表












        產品概述





滾珠導軌滑塊

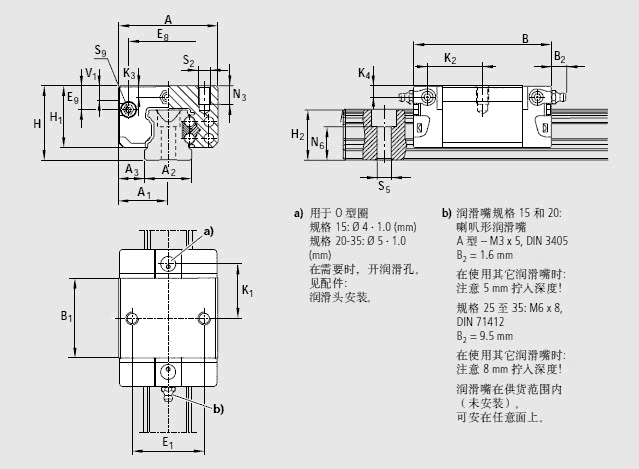

        主要參數












            A
            70





            A1
            35





            A2
            34





            A3
            18.0





            B
            84.9





            B1
            51.4





            E1
            50





            E8
            58.00





            E9
            17.35





            H
            48





            H1
            40.40





            H21)
            32.15





            H22)
            31.85





            K1
            32.70





            K2
            34.20





            K3
            6.90





            K4
            6.90





            N3
            13.0





            N6±0.5


        20.5







            S2
            M8





            S5
            9.0





            S9


        M3*5







            T
            80





            V1
            8.0





            重量
            0.90





            額定載荷C3)
            29 300





            額定載荷 C03)
            32 400





            額定轉矩 Mt 3)
            640





            額定轉矩 Mto3)
            700





            額定轉矩 ML3)
            200





            額定轉矩 ML03)
            220








        1)尺寸H2帶防護帶

2)尺寸H2不帶防護帶

3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。

   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。

   在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
















        資料下載




        R166631320.pdf















        授權證書





















        應用范圍





	機床、木工機械、激光切割等
