        R169481310





                                           	 產品型號：R169481310                      產品描述：鋼制標準滾珠滑塊 SNN- 窄型 標準長 低 滾珠滑塊的密封不帶滾珠鏈

產品規(guī)格：20

預緊等級：C1

精度等級：H



                查看更多>>













            產品概述            主要參數            資料下載            授權證書            應用范圍
             返回列表












        產品概述





滾珠導軌滑塊

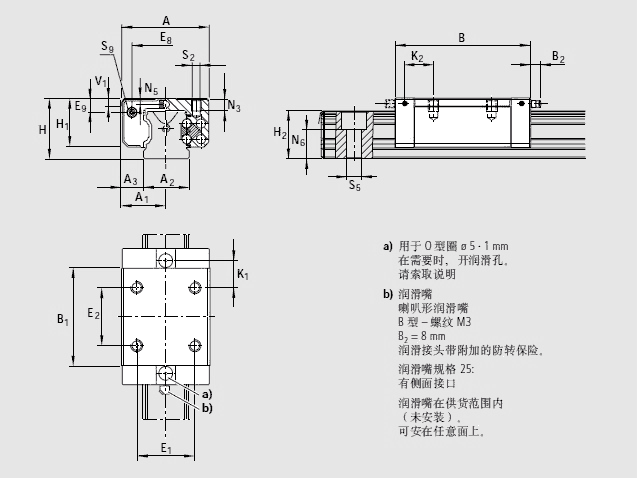

        主要參數












            A
            42





            A1
            21





            A2
            20





            A3
            11.0





            B
            72.5





            B1
            49.6





            E1
            32





            E2
            32





            E8
            30.5





            E9
            5.6





            H
            28





            H1
            23.0





            H21)
            20.75





            H22)
            20.55





            K1
            13.0





            K3
            3.6





            N3
            6.3





            N6±0.5


        13.2







            S2
            M5





            S5
            6.0





            S9


        M3*5







            T
            60





            V1
            6.0





            重量
            0.30





            額定載荷C3)
            14 500





            額定載荷 C03)
            24 400





            額定轉矩 Mt3)
            190





            額定轉矩 Mto3)
            310





            額定轉矩 ML3)
            100





            額定轉矩 ML03)
            165








        1)尺寸H2帶防護帶

2)尺寸H2不帶防護帶

3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。

   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。

   在此情況下，表格中的C、Mt、和ML的值乘以1.26。
















        資料下載




        R169481310.pdf















        授權證書





















        應用范圍





	機床、木工機械、激光切割等
