        R166281320
        產品型號:R166281320 產品描述:SKS-窄型 短 標準高 鋼制超級滾珠滑塊 標準密封 不帶滾珠鏈
        產品規格:20
        預緊等級:C1
        精度等級:H
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

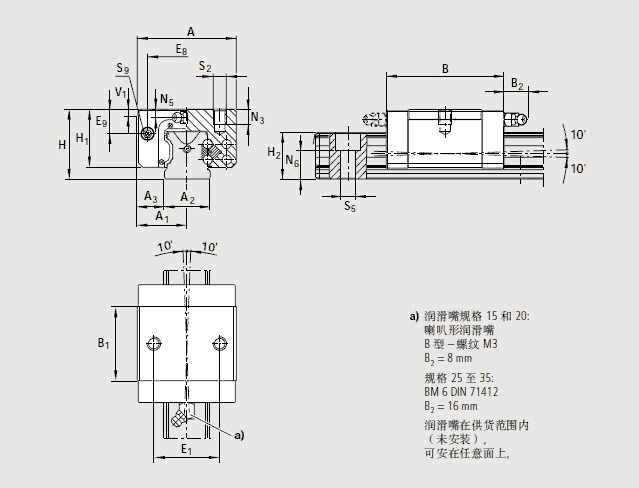

        主要參數

        A 44
        A1 22
        A2 20
        A3 12.0
        B 57.3
        B1 31.9
        E1 32
        E8 32.50
        E9 7.30
        H 30
        H1 25.35
        H21) 20.75
        H22) 20.55
        K1 22.95
        K2 22.95
        K3 3.35
        K4 3.35
        N3 7.5
        N6±0.5

        13.2


        S2 M5
        S5 6.0
        S9

        M3*5


        T 60
        V1 6.0
        重量 0.25
        額定載荷C3) 10 100
        許用載荷Fmax 3 900
        額定轉矩 Mt3) 130
         額定轉矩 Mt max3) 50

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶
        3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
           額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
           在此情況下,表格中的C、Mt、和ML的值乘以1.26。

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
