        R163171320
        產品型號:R163171320 產品描述:鋁制滑塊 FNS-法蘭型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
        產品規格:30
        預緊等級:C1
        精度等級:H
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

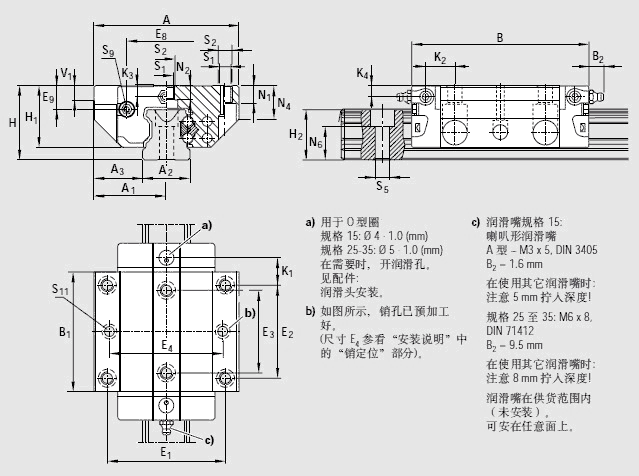

        主要參數

        A 90
        A1 45.0
        A2 28
        A3 31.0
        B 97.7
        B1 67.4
        E1 72
        E2 52
        E3 44
        E8 48.40
        E9 14.60
        H 42
        H1 35.35
        H21) 28.55
        H2 2) 28.35
        K1 14.00
        K2 15.7
        K3 6.05
        K4 6.05
        N1 11.0
        N2 7.90
        N4 20.5
        N6±0.5

        17.0


        S1 8.5
        S2 M10
        S5 9.0
        S11 7.7
        S9

        M3*5


        T 80
        V1 7.0
        重量 0.55
        額定載荷C 31 700
        額定載荷 C0 12 200
        額定轉矩 Mt 540
        額定轉矩 Mt  max 210
        額定轉矩 ML 290
        額定轉矩 ML  max 110

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
