        R162451410
        產品型號:R162451410 產品描述:鋼制重載滾珠滑塊 SLH-窄型 長 高 滾珠滑塊的密封不帶滾珠鏈
        產品規格:55
        預緊等級:C1
        精度等級:N
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

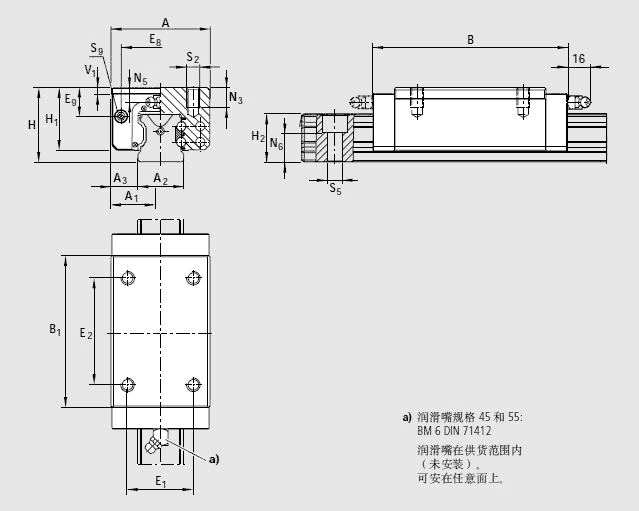

        主要參數

        A 100
        A1 50
        A2 53
        A3 23.5
        B 200
        B1 155.5
        E1 75
        E2 95
        E8 80
        E9 32.3
        H 80
        H1 67
        H21) 48.15
        H22) 47.85
        K3 19
        N3 19
        N6±0.5

        29


        S2 M12
        S5 16
        S9

        M5*8


        T 120
        V1 12
        重量 6.00
        額定載荷C3) 124 200
        額定載荷 C03) 170 000
        額定轉矩 Mt3) 3 950
        額定轉矩 Mto3) 5 400
        額定轉矩 ML3) 2 630
        額定轉矩 ML03)  3 600

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶
        3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
           額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
           在此情況下,表格中的C、Mt、和ML的值乘以1.26。
        1328

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
