        R169381410
        產品型號:R169381410 產品描述:鋼制標準滾珠滑塊 FNN-法蘭型 標準長 低 滾珠滑塊的密封不帶滾珠鏈
        產品規格:20
        預緊等級:C1
        精度等級:N
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        滾珠導軌滑塊

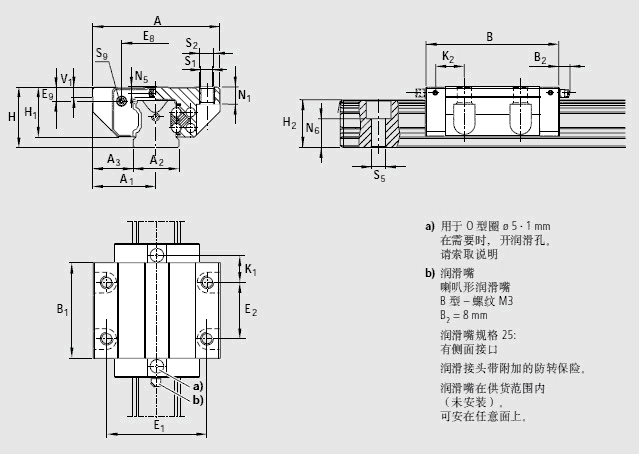

        主要參數

        A 59
        A1 29.5
        A2 20
        A3 19.5
        B 72.5
        B1 49.6
        E1 49
        E2 32
        E8 30.5
        E9 5.6
        H 28
        H1 23.0
        H2 1) 20.75
        H2 2) 20.55
        K1 13.0
        K3 3.6
        N1 7.7
        N6±0.5

        13.2


         S1 5.3
        S2 M6
        S5 6.0
        S9

        M3*5


        T 60
        V1 6.0
        重量 0.40
        額定載荷C3) 14 500
        額定載荷 C03) 24 400
        額定轉矩 Mt3) 190
        額定轉矩 Mto3) 310
        額定轉矩 ML3) 100
        額定轉矩 ML03) 165

        1)尺寸H2帶防護帶
        2)尺寸H2不帶防護帶
        3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
           額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
           在此情況下,表格中的C、Mt、和ML的值乘以1.26。
        1332

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
