        R166329410





                                           	 產品型號：R166329410                      產品描述：鋼制標準滾珠滑塊 FKN-法蘭型 短 低 滾珠滑塊的密封不帶滾珠鏈

產品規(guī)格：25

預緊等級：C0

精度等級：N



                查看更多>>













            產品概述            主要參數(shù)            資料下載            授權證書            應用范圍
             返回列表












        產品概述





滾珠導軌滑塊

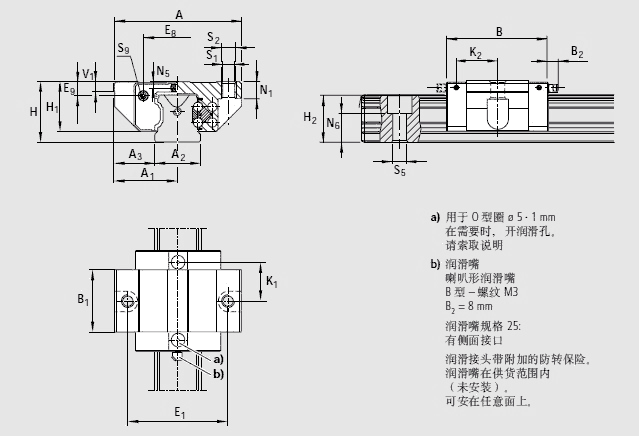

        主要參數(shù)













            A
            73





            A1
            36.5





            A2
            23





            A3
            25.0





            B
            62





            B1
            38.6





            E1
            60





            E8
            38.3





            E9
            8.5





            H
            33





            H1
            26.5





            H21)
            24.45





            H22)
            24.25





            K1
            24.5





            K2
            25.0





            K3
            4.1





            K4
            4.1





            N1
            9.3





            N6±0.5


        15.2







             S1
            6.7





            S2
            M8





            S5
            7.0





            S9


        M3*5







            T
            60





            V1
            7.5





            重量
            0.45





            額定載荷C3)
            15 900





            額定載荷 C03)
            18 200





            額定轉矩 Mt3)
            230





            額定轉矩 Mto3)
            260





            額定轉矩 ML3)
            82





            額定轉矩 ML03)
            94








        1)尺寸H2帶防護帶

2)尺寸H2不帶防護帶

3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。

   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。

   在此情況下，表格中的C、Mt、和ML的值乘以1.26。

1340
















        資料下載




        R166329410.pdf















        授權證書





















        應用范圍





	機床、木工機械、激光切割等
