IMS-I

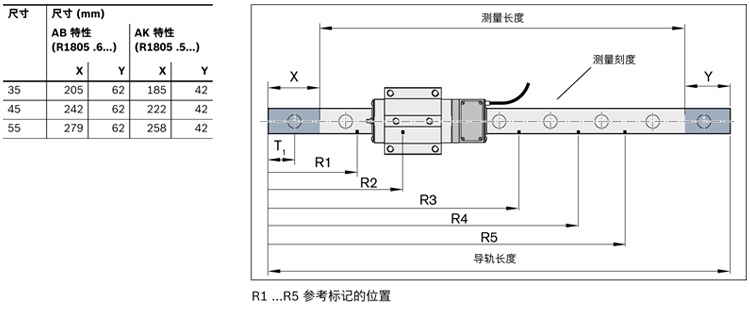

　　單個參考標記的允許位置 (7 個編碼， 特征：R1 ...R5)
　　因機械邊界條件，選擇參考標記應(yīng)按照下圖。在X和Y范圍內(nèi)不選擇參考標記。也即，針對R1...R5如此確定可能的位置，以便使其>X且>Y。位置的說明以1mm的步距。

　　示例：規(guī)格45：R1=223mm,Rn=導(dǎo)軌長度-43mm,帶防護帶和防護端蓋(AK)。

　　各個參考標記之間必須保持10mm的間距。
