        力士樂行星精密絲杠,帶機械連接的絲杠端部
          該絲杠由以下零件組成:絲杠部分和未加工的軸頸。

          軸頸為單側機械連接,可以供貨各種不同的規格。為了避免在使用過大端軸頸 (例如,可看見螺紋痕跡或者固定軸承的定位面過小) 時出現問題,我們提供有相應的方案。請?jiān)儐枴]有計劃單獨供貨無端部加工和螺母的絲杠。
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        力士樂滾珠絲杠傳動系統為設計員開辟了利用被驅動的絲杠或被驅動的螺母完成的傳動和定位任務的廣闊領域.我公司是力士樂滾珠絲杠的代理商,能成為你滿意的行星滾珠絲杠的供應商.

        主要參數

          該絲杠由以下零件組成:絲杠部分和未加工的軸頸。

          軸頸為單側機械連接,可以供貨各種不同的規格。為了避免在使用過大端軸頸 (例如,可看見螺紋痕跡或者固定軸承的定位面過小) 時出現問題,我們提供有相應的方案。請?jiān)儐?。沒有計劃單獨供貨無端部加工和螺母的絲杠。

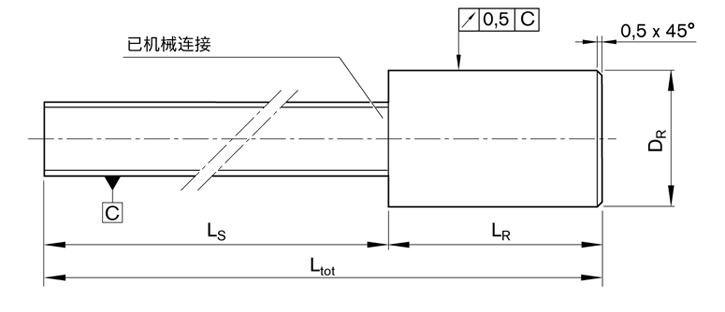

        力士樂行星滾柱絲杠

              d0 x P

              (mm)

              公差等級

              (mm)

              DR

              –1

              LR

              +2

              Ltot

              LS

              20 x 5R





              T5

              36.40

              200

              1 700

              1 500

              25 x 5R/10R

              36.40

              200

              1 700

              1 500

              30 x 5R/10R

              46.10

              250

              2 050

              1 800

              39 x 5R/10R

              76.25

              400

              2 300

              1 900

              48 x 5R/10R

              80.40

              400

              2 300

              1 900

              60 x 10R/20R

              98.30

              600

              3 500

              2 900

              75 x 10R/20R

              110.40

              600

              3 500

              授權證書


              應用范圍

              機床、木工機械、激光切割等
