主要參數

　　端部支承

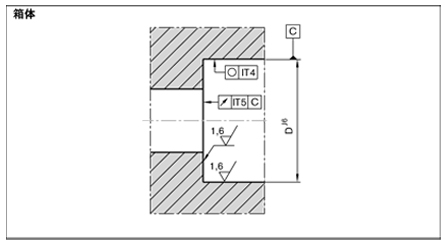

　　設計說明、安裝支承設計在用戶自己加工絲杠端部時請注意箱體的設計說明。力士樂絲杠端部的設計見＂絲杠端部＂章節。力士樂也供貨包括端部支承在內的成套驅動系統。計算公式取自滾動軸承工業常用的公式。

　　安裝

　　推力角接觸球軸承和深溝球軸承

　　在安裝推力角接觸球軸承 LGF 和 LGN 時，只允許將安裝力作用在用于安裝的軸承圈上。安裝力絕對不許經由滾動體或密封圈傳遞！軸承內圈的兩部分在裝入和拆卸時不許分離！

　　螺栓固定式以及法蘭固定式軸承的固定螺栓要交叉擰緊。在此，允許將緊固螺栓使用到其屈服*限的 70%。

　　螺栓固定式軸承 (LGF) 外圈表面上設有一個用于拆卸的環槽。軸承系列 LGF-C... 和 LGN-C... 成對軸承中的各單個軸承的外圈表面上刻有如圖所示的標記。標記指示了軸承的排列順序。正確排列時，密封圈向外。

　　軸端螺母

　　通過擰緊軸端螺母而使軸承預緊。

　　為了減少接觸面凹陷的出現，首先用 2 倍的擰緊力矩 MA將軸端螺母擰緊，然后再放松。之后，再用所給的擰緊力矩 MA 重新將其擰緊。

　　*后再將防松螺紋銷用內六角扳手交替擰緊。

　　拆卸過程與上述相反，首先拆下防松螺紋銷，再擰下軸端螺母。

　　專業化安裝和拆卸可使軸端螺母重復

　　使用。軸承內圈的尺寸是這樣確定的，即將軸端螺母以擰緊力矩 (MA 尺寸表) 擰緊后，能使軸承產生一個確定的、在多數情況下足夠的預緊力。

　　端部支承的潤滑

　　已用脂潤滑確保行星滾柱絲杠傳動系統軸承的運行可靠性。但是要注意的是，采用脂潤滑時，不利于導出軸承內的熱量。機床中軸承溫度不許*過 50 °C。在*高的溫度時必須采用油循環潤滑。LGF、LGN 系列的推力角接觸球軸承采用

　　DIN 51825 的潤滑脂 KE2P-35 永久性潤滑。用于通過已有的潤滑口的補充加脂可以從下表中查取潤滑量。在軸承對時必須注意，必須通過潤滑接口單獨潤滑所有軸承。在此，必須用一半的表格值潤滑所有軸承。

　　可將 350 百萬圈（然后*大的量）用作*大周期。原則上，首次上脂已足夠用于行星滾柱絲杠傳動系統的使用壽命。

推力角接觸球軸承的補充潤滑量
縮寫符號		量 (cm3)		縮寫符號		量 (cm3)
縮寫符號			1)		2)		1)
LGN-B-1545	LGF-B-1560	0.49	0.38
				LGN-C-2052	LGF-C-2068	1.74	1.09
				LGN-C-3062	LGF-C-3080	2.17	1.30
				LGN-C-3572	LGF-C-3590	3.48	1.96
