        CKR12-90

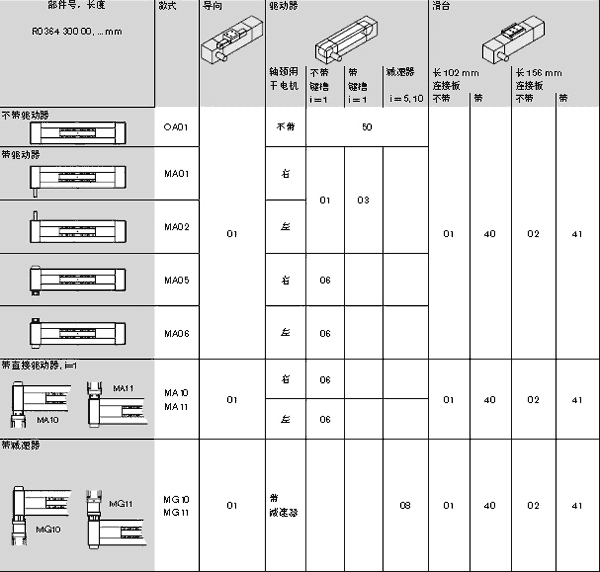

        產品型號:CKR12-90 部 件 號:R0364 300 00
        部件說明:集成模塊
        結構說明:1.齒形帶
        2.驅動端頭
        &nbs
        查看更多>>
        產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
        產品概述

        帶滾珠導軌系統和滾珠絲杠的直線運動模塊(MKK):這些模塊使用極為緊湊的鋁型材制造,集成力士樂滾珠導軌系統。使用滾珠絲杠提供驅動動力。優點是高負載能力、定位精度和重復定位精度。帶滾珠導軌系統和齒形帶驅動裝置的直線運動模塊(MKR):這些模塊使用極為緊湊的鋁型材制造,集成力士樂滾珠導軌系統。齒形帶驅動裝置提供驅動動力,可實現5m/s的運行速度。集成的博世力士樂零間隙導軌系統的高負載能力和優化的運行特性可以實現負載的快速移動。

        主要參數

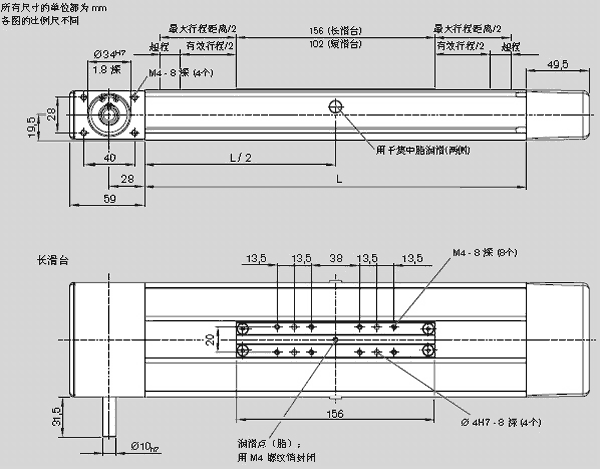

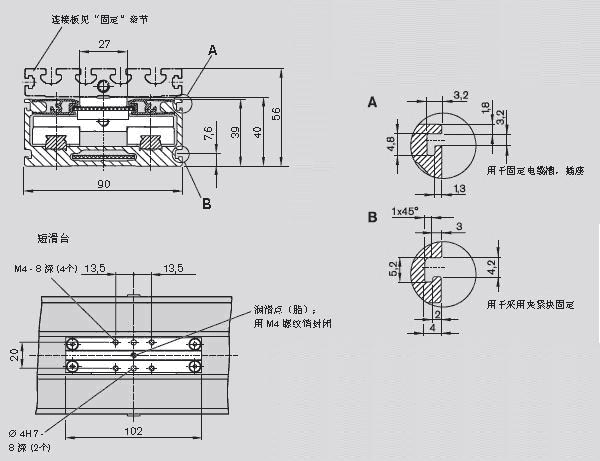

        尺寸 A*H 90*40
        H1 56
        滑臺長度 102   156
        齒形帶型號 AT 3  AT 3
        導向的額定動載荷 C 4620  7500
        額定動轉矩 Mt 110  360
        額定動轉矩 ML 16 240
        guanxingju Iy 12.8
        guanxingju Iz 115.3
        移動重量 mb 0.32  0.55
        *大長度 Lmax 5500
        單位長彈性系數 cspec 350
        *大許用力 Fz1max 4 620  7 500
        *大許用力 Fz2max 4 120 6700
        *大許用力 Fzymax 1195  2170
        *大許用轉矩有Mtmax 110 180
        *大許用轉矩有MLmax 16  210

        資料下載
        授權證書


        應用范圍

        機床、木工機械、激光切割等
