        MKR 15-65





                                           	 產品型號：MKR 15-65                      部  件 號：R1140 060 00

部件說明：直線運動模塊

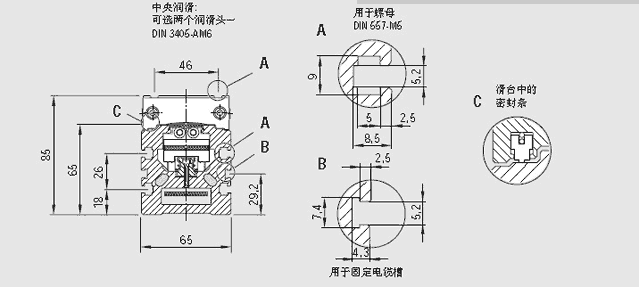

結構說明：1.一個緊湊的、表面氧化的鋁型材

                    2.一套內裝式力士樂導軌導向系統



                查看更多>>













            產品概述            主要參數            資料下載            授權證書            應用范圍
             返回列表












        產品概述





帶滾珠導軌系統和滾珠絲杠的直線運動模塊（MKK）：這些模塊使用極為緊湊的鋁型材制造，集成力士樂滾珠導軌系統。使用滾珠絲杠提供驅動動力。優點是高負載能力、定位精度和重復定位精度。帶滾珠導軌系統和齒形帶驅動裝置的直線運動模塊（MKR）：這些模塊使用極為緊湊的鋁型材制造，集成力士樂滾珠導軌系統。齒形帶驅動裝置提供驅動動力，可實現5m/s的運行速度。集成的博世力士樂零間隙導軌系統的高負載能力和優化的運行特性可以實現負載的快速移動。












        主要參數
















                    滑臺長度            190

                    導向的額定動載荷 C            9747

                    額定動轉矩 Mt            92

                    額定動轉矩 ML            343

                    滑臺重量 kg            1.0

                    *大長度 Lmax            6000

                    面轉動慣量 lx            81.5

                    面轉動慣量 ly            98.8

                    齒形帶型號            AT5

                    寬度 mm            32

                    齒距 mm            5

                    *大齒形帶傳動力 N            520

                    彈性*限 N            2740

                    重量 kg            0.0074*L+4.0

















        資料下載




        MKR 15-65.pdf















        授權證書





















        應用范圍





	機床、木工機械、激光切割等
